エブリィDA64W/DA64Vのスライドドアステップトリムの取り外し方法・取り付け方法

内装

スライドドアのステップトリムの脱着方法を説明していきます。難易度は優しく、工具もほとんど使用しません。ピラートリム、後ろのツールボックスカバーを外せばステップトリムもはずれて来ます。

詳しく説明していきます。



スライドドアステップトリムの取り外し方法

さっそくやっていきます(^^)/

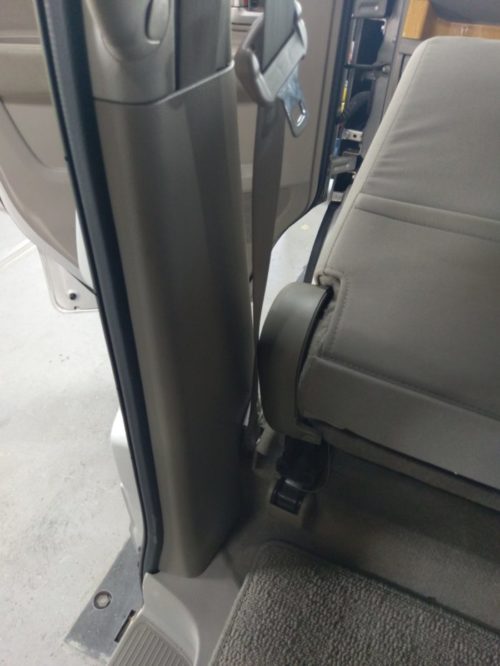

センターピラーの下側の内張りを外す

サイドステップにかぶさる様にセンターピラーの内張りが取り付けてあるため先に取り外します。

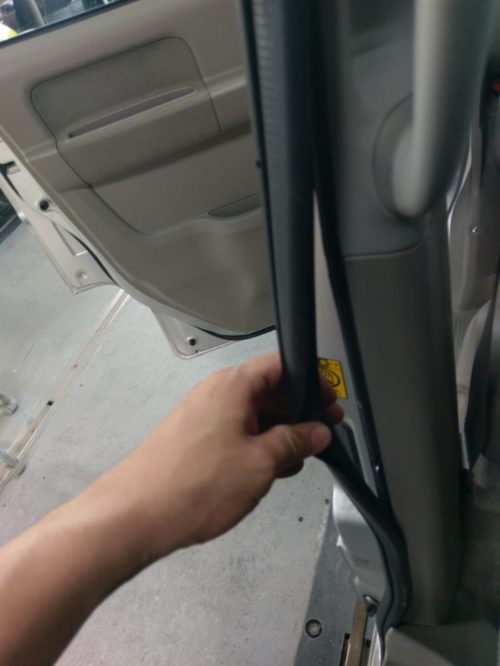

横のゴムを剥がします。挟み込んであるだけなので手で持って引っ張れば外れてきます。

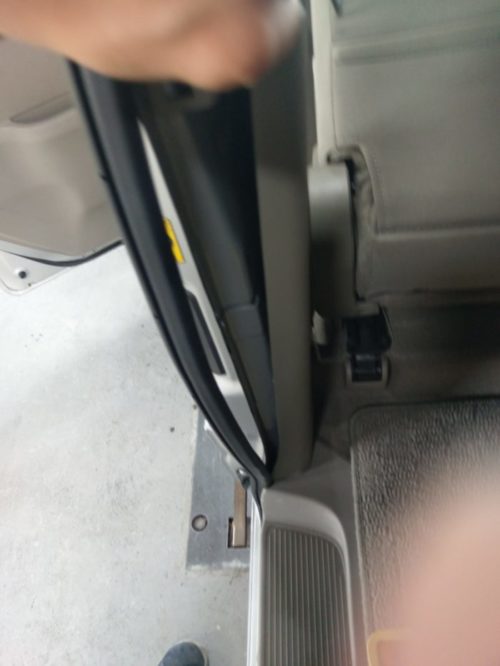

ゴムが外れたら後ろ側を順番に剥がしていきます。ボルトや鉄板ビス等は使用しておらずクリップとツメで取り付けてあるので簡単に外れてきます。内張り前側はピラーに引っかかっているので内張りを前へスライドして外します。

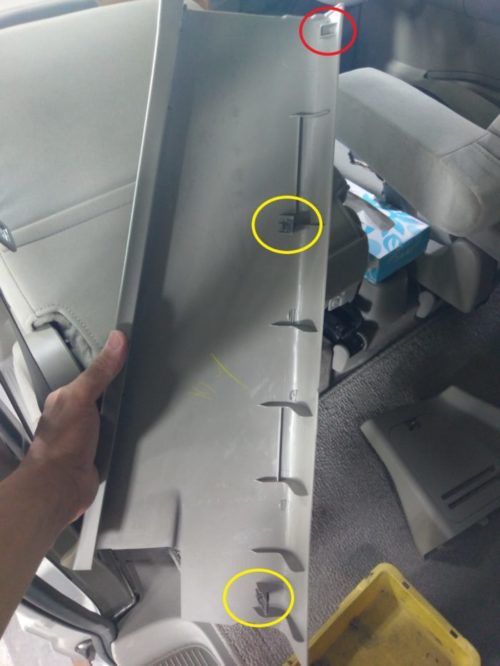

外れました。ピラーの内張りの裏側は上の画像のようになっています。一番上のツメ(赤丸)がプラスチック、下二つのクリップが鉄になっています。

下二つの鉄のクリップは外すときに少し硬いかもしれません。

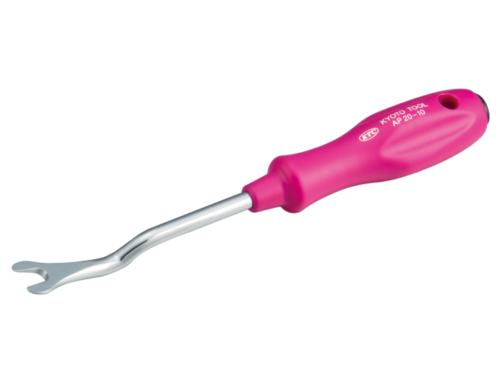

出典元:KTCツールオフィシャルサイト

今回は手で外れましたが、外れない場合はクリップクリップリムーバー大を使用して外していきます。

ツールボックスカバーを外す

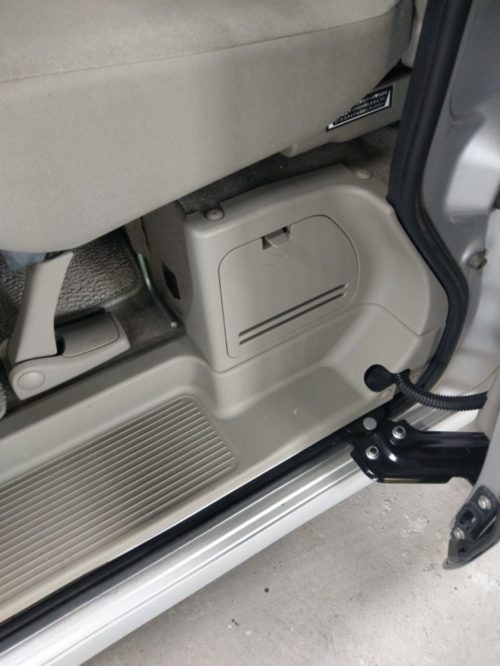

ピラートリム(内張り)が外れたら次はステップトリム後方の上に付いているツールボックスカバーを外していきます。

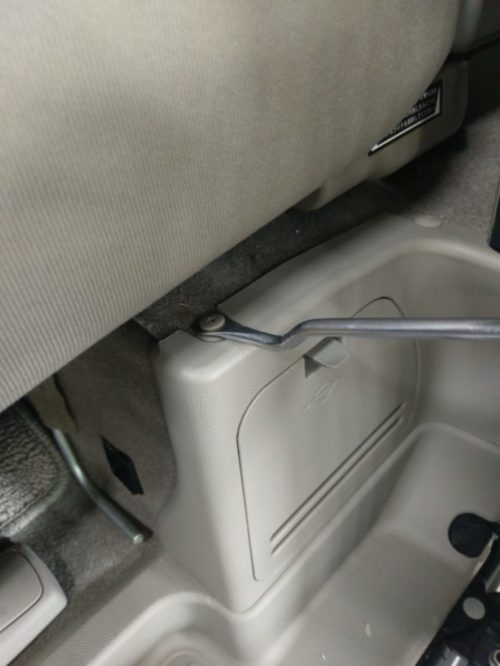

上二つのクリップを外します。クリップ中央が+に切ってあるのでドライバーを差し込み反時計回りに回すとクリップ中央だけがパキっと浮きますそこにクリップリムーバー小を差し込んでこじて外します。

上のクリップが外れたら下側は差し込んであるだけなので上に引き抜いて外します。上の画像は外れた画像です。奥にパンタグラフジャッキ見えますね。

ステップトリムのクリップを外す

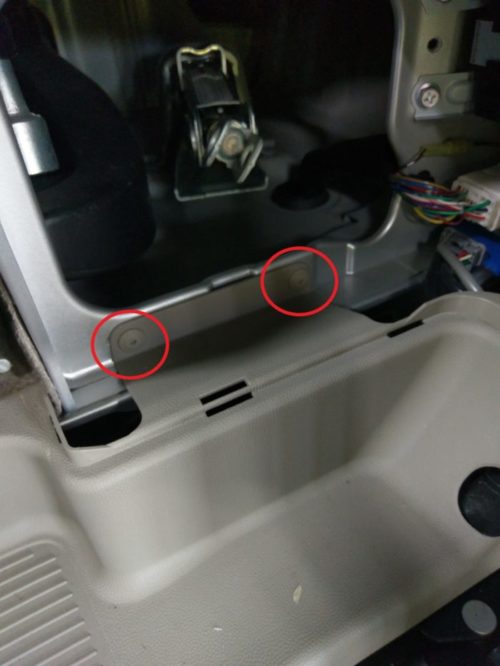

ツールボックスカバーが外れたらサイドステップカバーのクリップが2ヵ所あるのでそれらを外します(赤丸箇所)。この写真では右下のほうで見切れていますがスライドドアへいく配線の下にもクリップが二つあるのでそれらも外します。

ステップトリム本体を外す

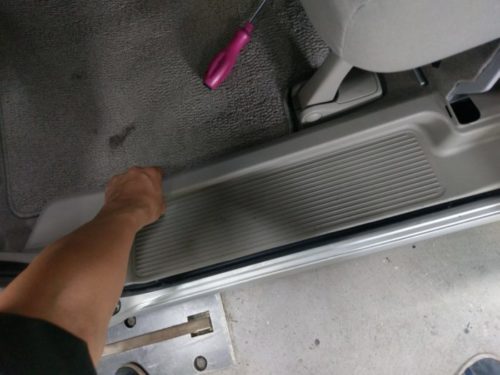

クリップ二つを外したらいよいよステップトリム本体を端から順番に外していきます。ドアの内張りを止めているクリップと同じ形のクリップが使われているので手で上方向に力ずよく引けばバチバチっと外れてきます。

外した後にボディー側に残ったクリップは外してステップトリム(内張り)の方に付けなおしておきます。

以上でステップトリムの取り外し方法は終了です。

スライドドアステップトリムの取り付け方法

ステップトリムの取り付けは上に記載した『スライドドアステップトリムの取り外し方法』を逆の手順から作業していけば問題ありません。

スライドドアステップトリムの脱着に使用した工具

今回スライドドアトリムステップを脱着するのに使用した工具は

・プラスドライバー

・ クリップクリップリムーバー大
上の方で紹介しているピンクの柄のツールです。

のみでした。クリップを二つともクリップを外すのに使用しました。
