エブリィDA64W/DA64Vのメッキラジエーターグリルの外し方・取り付け方法

フロント周り

ここではエブリィのラジエーターグリルの取り外し方を説明していきます。フロントバンパーの上にあるスズキのエンブレムがついているメッキグリルを外していきます。

フロントバンパーの外す手順・方法については他の記事で詳しく説明しています。そちらをご覧ください

フロントバンパーの取り外し手順

上のリンクから見られます。



ラジエーターグリル(メッキグリル)の取り外し手順

まずはバンパーの上側に付くメッキグリルの取り外しです。さっそくやっていきましょう(^^)/

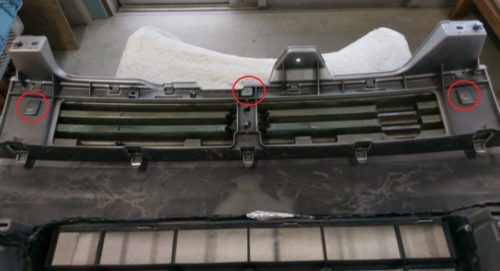

ビスを三つ外す

赤丸の部分についているビスを外します。つかう道具はプラスドライバー№2です。年式によってビスの取り付け数が違うかもしれません。よく確認してください。

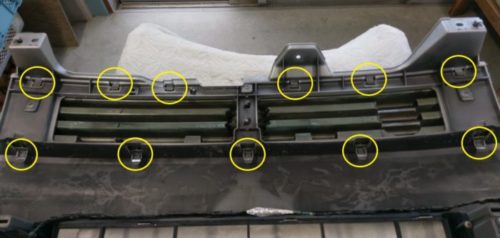

メッキグリルのツメを確認

ビスが外れたら次はメッキグリルのツメを起こして外していきます。メッキグリルのツメは上側に6か所、下側に5か所、黄色丸部分がそうです。

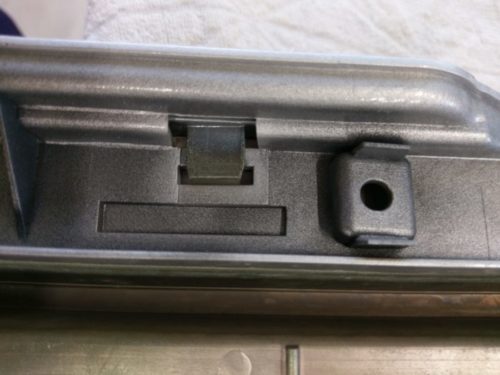

上側のツメを起こして外していく

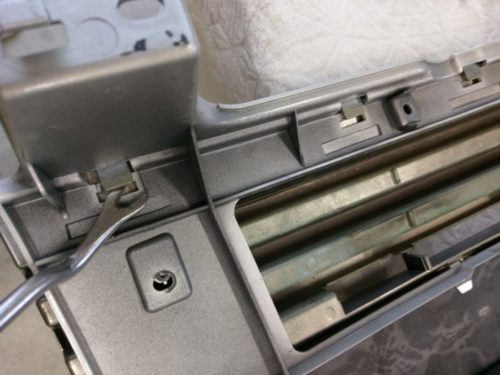

上側のツメのアップ画像です。ツメを起こしてグリルを上側へスライドさせて外していきます。メッキグリルの材質はもろいのでツメを無理に起こしすぎると折れてしまうので気を付けてください。

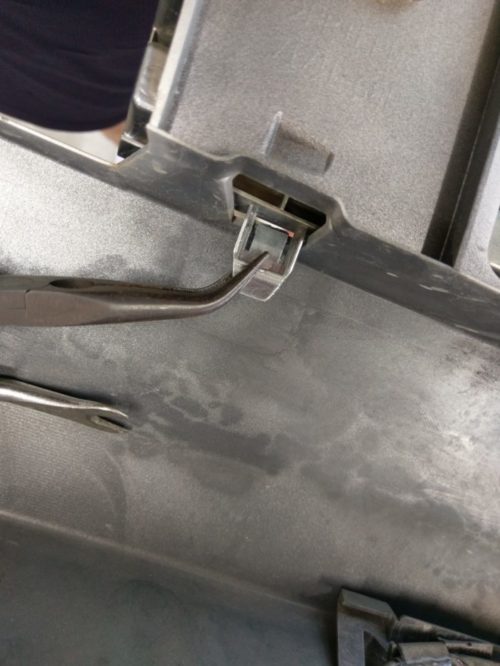

下側のツメを起こして外していく

下側のツメの画像です。ツメを手前に起こしてグリルを上にスライドして外していきます。こちらもツメを無理に起こしすぎると折れてしまうので気を付けてください。

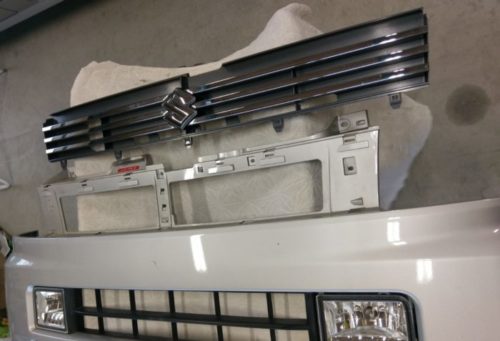

外れた画像

ツメをおこして上にスライドしていけば外れます。一応外れた画像を載せておきます(^^)/

上の画像が外れた画像表側です。

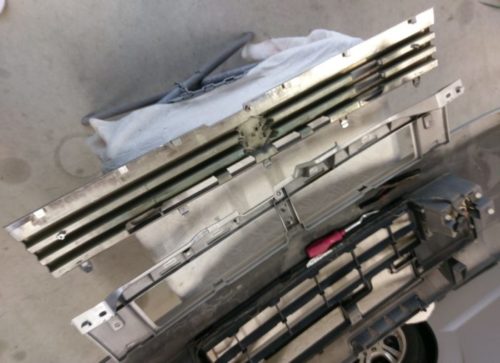

こちらの画像は裏側(裏返し)の画像です。外すときの参考に…なりますかね?^^;

取り付け方法・手順

外すときよりも取付る時のほうが簡単ですよ!やっていきましょう(^^)/

バンパーにメッキグリルを差し込む

メッキグリルをバンパーに差し込みます。上のツメ6ヵ所、下のツメ5ヵ所がすべて差し込まれているか確認しながら慎重に差し込んでいってください。

ツメがしっかりと引っかかっているか確認

バンパーに差し込んだらツメがしっかりと引っかかっているか確認してください。

ビスを付ける

ビスをつけます。年式によってビスの取り付け数が違うかもしれません。これで完成です。

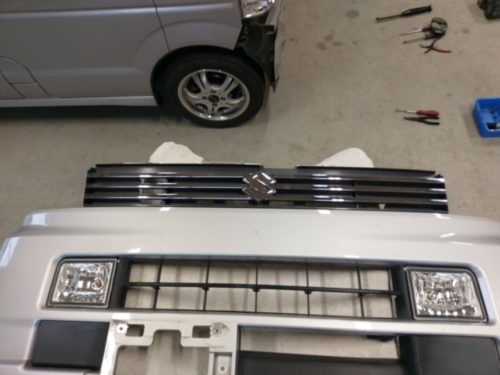

完成☆

表側からみておかしな浮き等がなければOKです。お疲れ様でした!

使用した道具

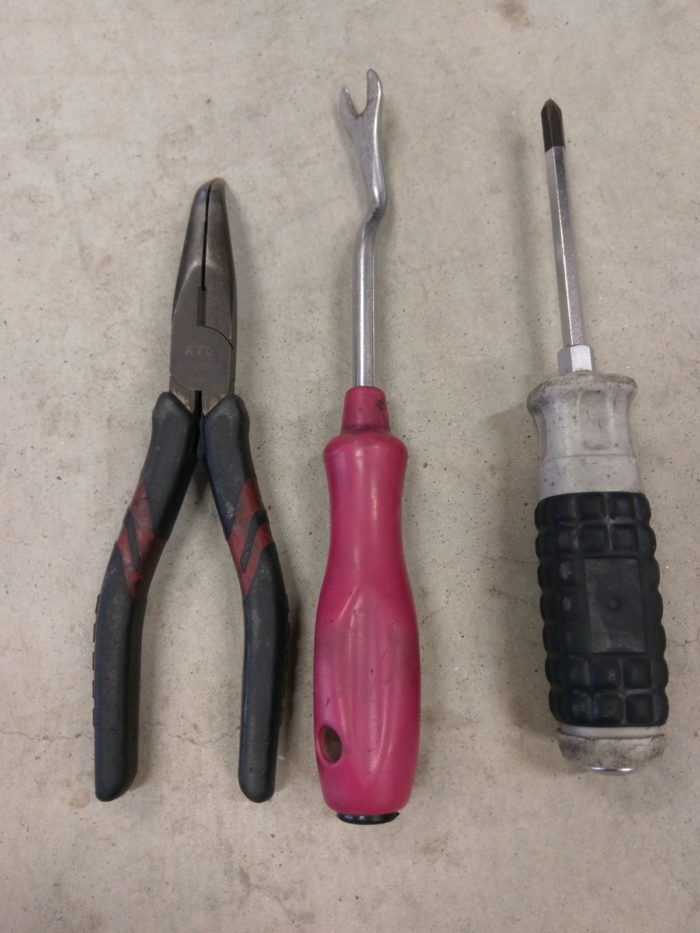

今回使った工具はこちらの三つです。

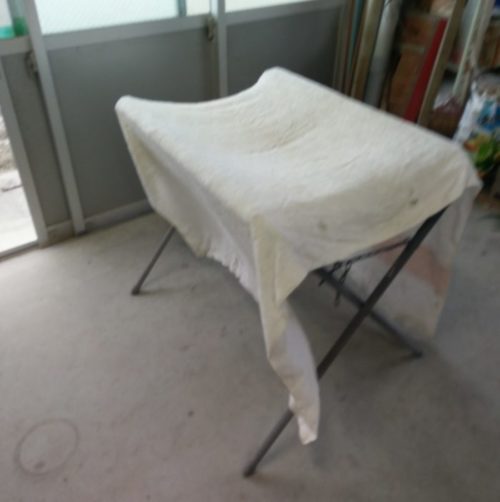

メッキグリルをバンパーから取り外し・取り付け作業した台はこちらのスプレースタンドという物です。

バンパーを裏返しにしてスプレースタンドの上に置いたときに塗装面に傷がつかないように古毛布等をかけて仕様しています。
