エブリィDA64W/DA64Vのヘッドライトの取り外し方・取り付け方法

フロント周り

ここではヘッドライトの取り外し方・取り付け方法、それらに必要な工具類などを解説してきます。



ヘッドライトの取り外し方

さっそくやっていきましょう(^^)/

フロントバンパーを外す

フロントバンパーを外していきます。が!フロントバンパーの外し方は他の記事で詳しく説明しているのでそちらをご覧ください。

フロントバンパーの外し方

ヘッドライトのクリップ&ボルトを外す

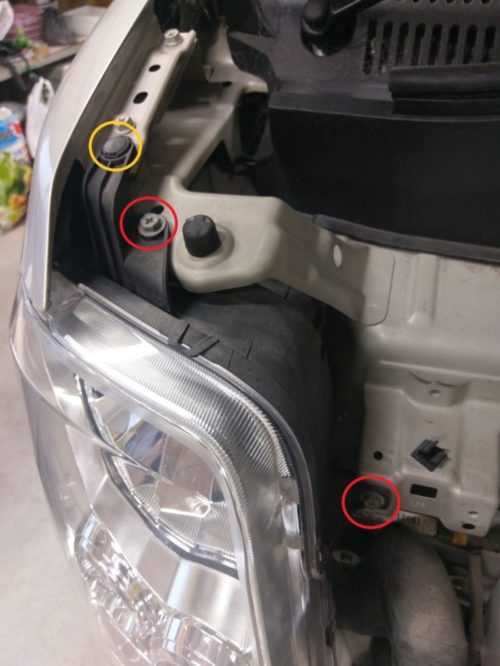

フロントバンパーが外れたらクリップ1個とボルト2本を取り外していきます。上の画像の黄色丸がクリップ、赤丸2つがボルトです。

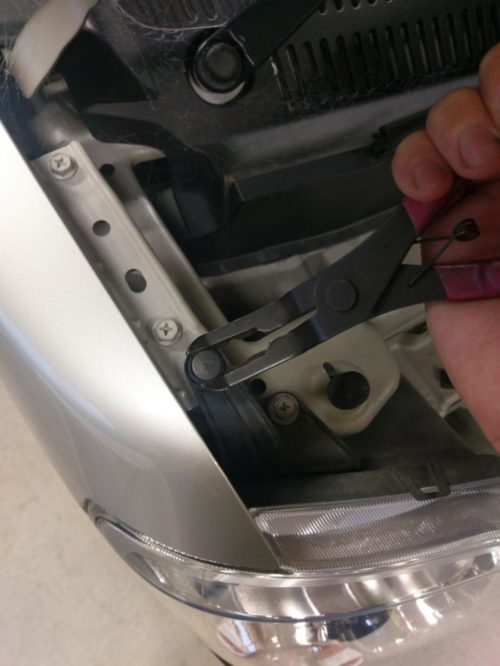

クリップリムーバーでクリップを外します。

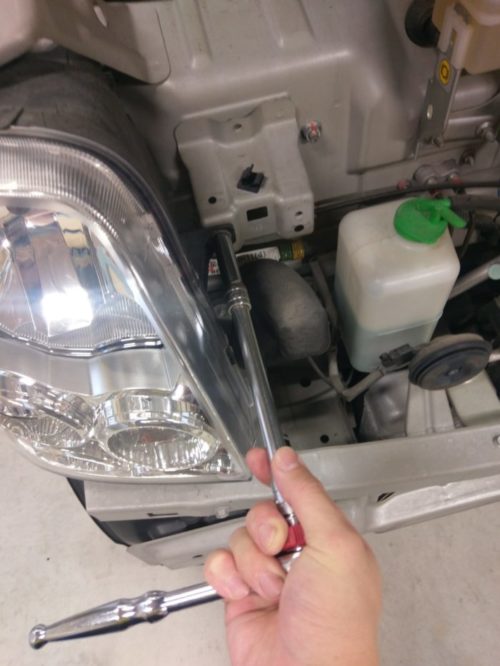

ラチェットでボルト2個を外してきます。

下の取り付けステーを外す

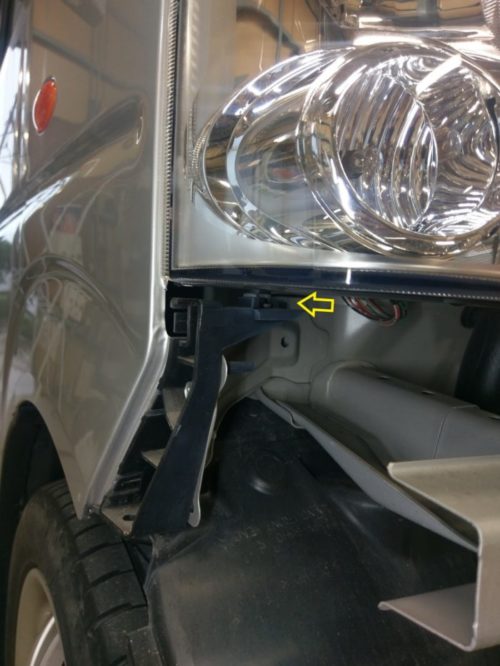

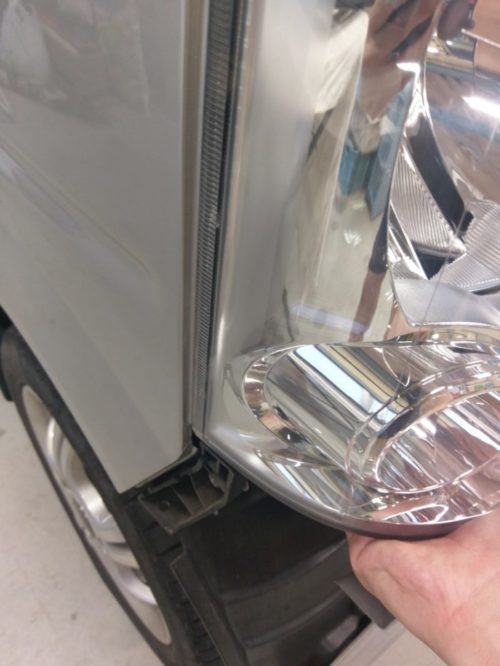

黒いバンパーサポートのヘッドライトの金具がはまっている状態です。これを手前に引いて外していきます。

車が古いとこの黒い部分が経年劣化で脆くなっていることがあるので無理に外そうとすると割れてしまう可能性があります。

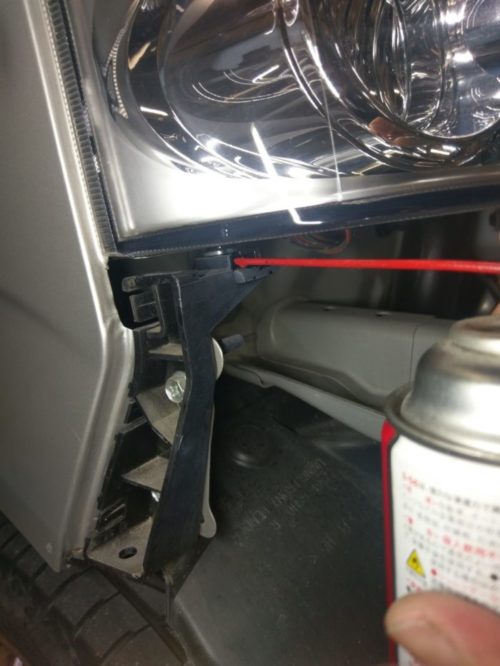

それを防止するためと、外れやすくするためにCRC等で油をさして潤滑をよくしましょう。

CRCをさして潤滑がよくなったら慎重にかつ、力ずよく車前方側へ引っ張りましょう。そうすればバチンと外れてきます。

配線を外す

ヘッドライトが外れたら配線がつながったままなのでそれらの縁を切っていきます。

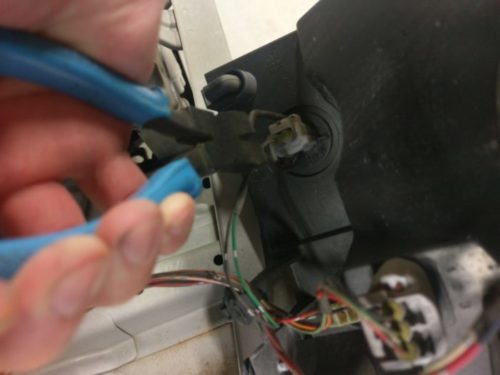

総まとめされてるクランプを爪を潰して外します。

ウィンカー部分のカプラーを外します。

今回はポジションランプのコネクターが固くて外れなかったのでソケット事外しました。この状態だと片方の手でヘッドライトを支えていて両手が使えない状態です。ヘッドライトが外れたらあとで取り外します。

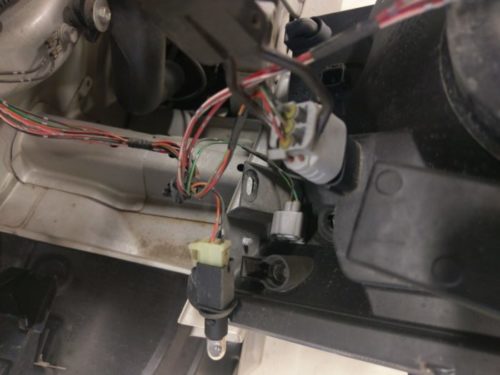

レベリングのコネクターを外します。

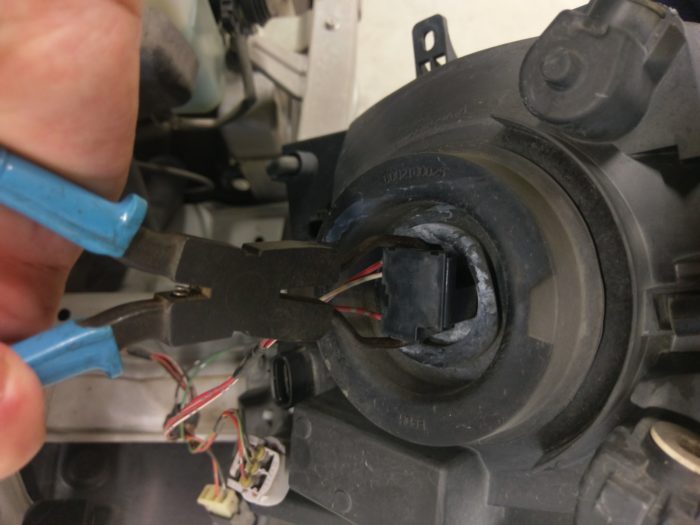

ハロゲンランプのコネクターを外します。このコネクターはツメはなく差し込んであるだけです。が、固いので根気よくはずしてください。

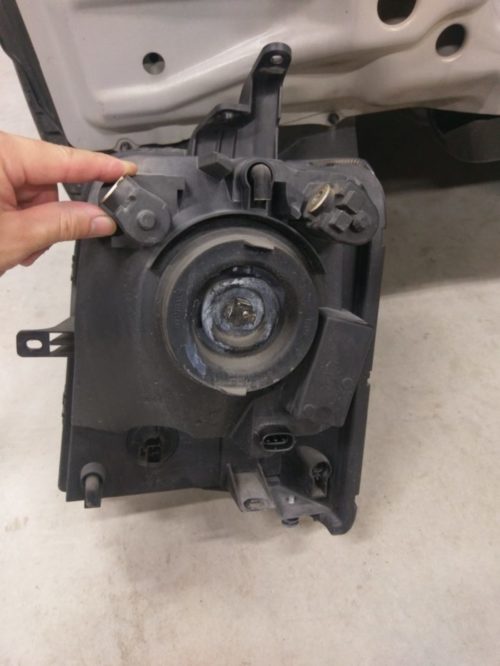

取り外し完了

これではずれました。ついでにソケットもすべて外してバラバラにしていきます。

ハロゲン球取り外し

ハロゲン球(メインの一番明るい球)を外してきます。

基本的にひっくり返して作業するため表のレンズ面が傷つかないように古毛布や古バスタオルなどを敷いて作業します。

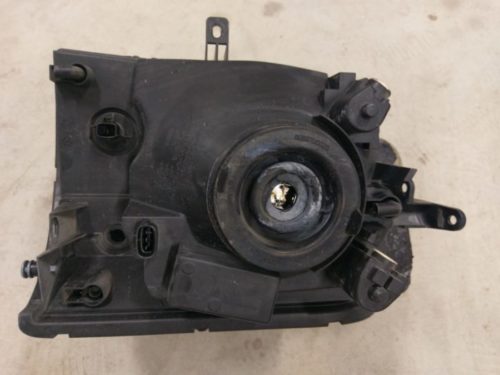

ハロゲン球の端子の周りについているゴムのブーツを外します。ブーツははまっているだけなので引っ張れば外れます。

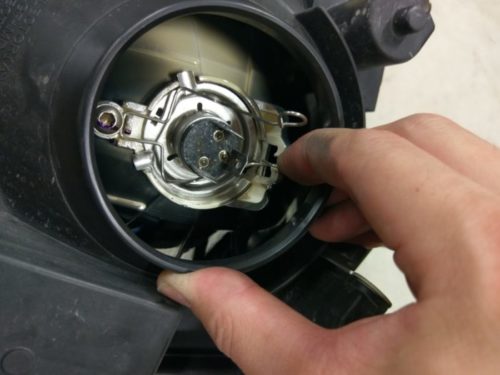

針金の金具がハロゲン球を押さえつけているのでそれらを外します。

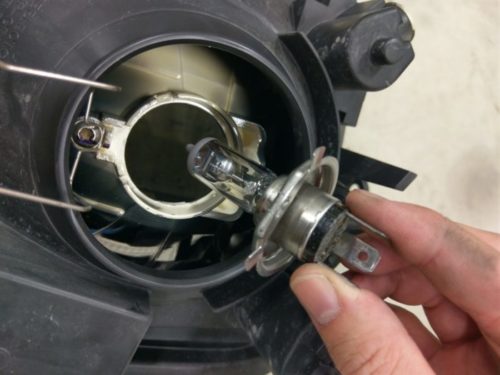

ガラス面を触らないよう注意してはずします。これでハロゲン球は外れます。

ウィンカー球を外す

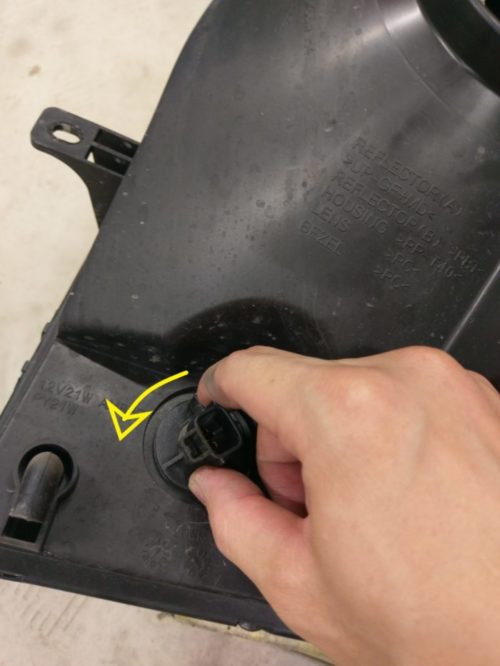

ウィンカー球を外していきます。反時計回りに回してからはずします。

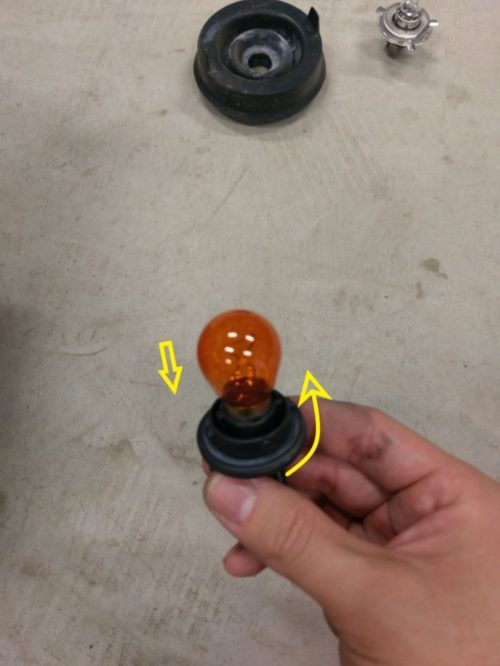

ソケットからウィンカー球を外します。ウィンカー球を下側に押し込んでから反時計回りに回すとソケットからウィンカー球が外せます。

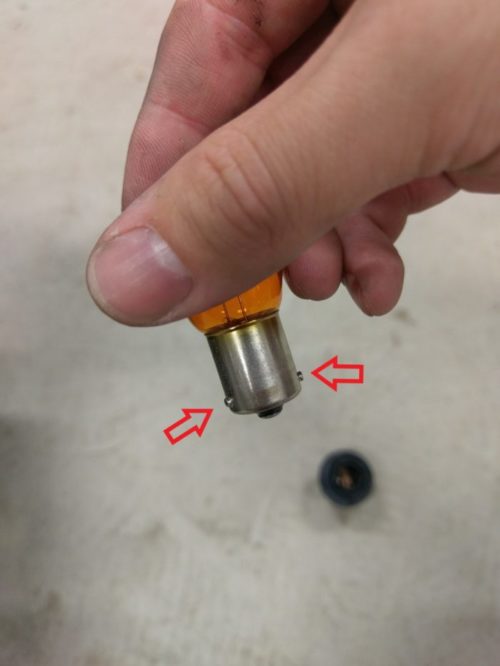

外れました!赤矢印のポッチがソケットに引っかかっているので押し込んで回さないとソケットからウィンカー球が外れないようになっています。

ポジションランプを外す

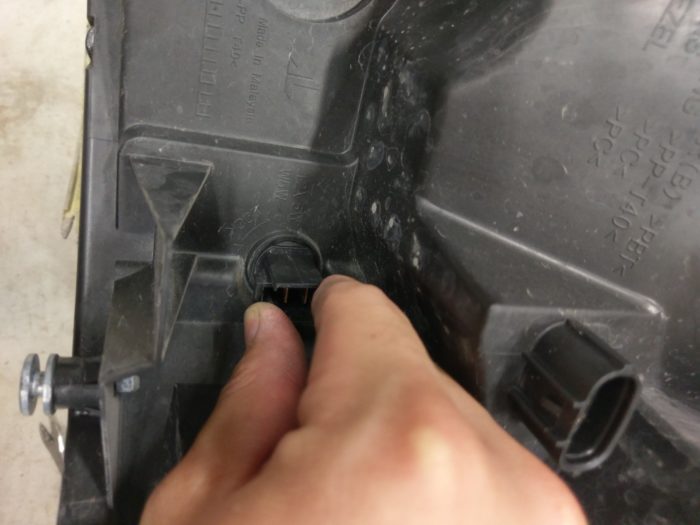

ポジション球を外していきます。ポジション球もウィンカーのソケットを外すのと同じように反時計回りに回して外していきます。

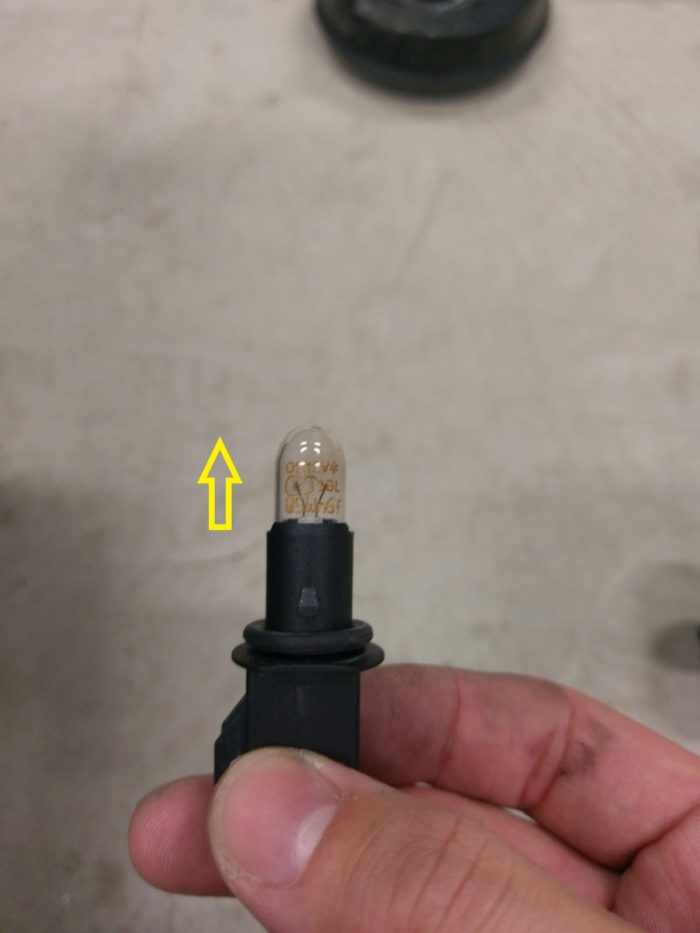

黄色矢印方向に球を引っ張ればソケットから電球が外れます。

ヘッドライトの取り付け方法

ヘッドライトの取り付け方法は取り外し方を逆にやっていけば取付できるかとおもいます。

今回使用したツール

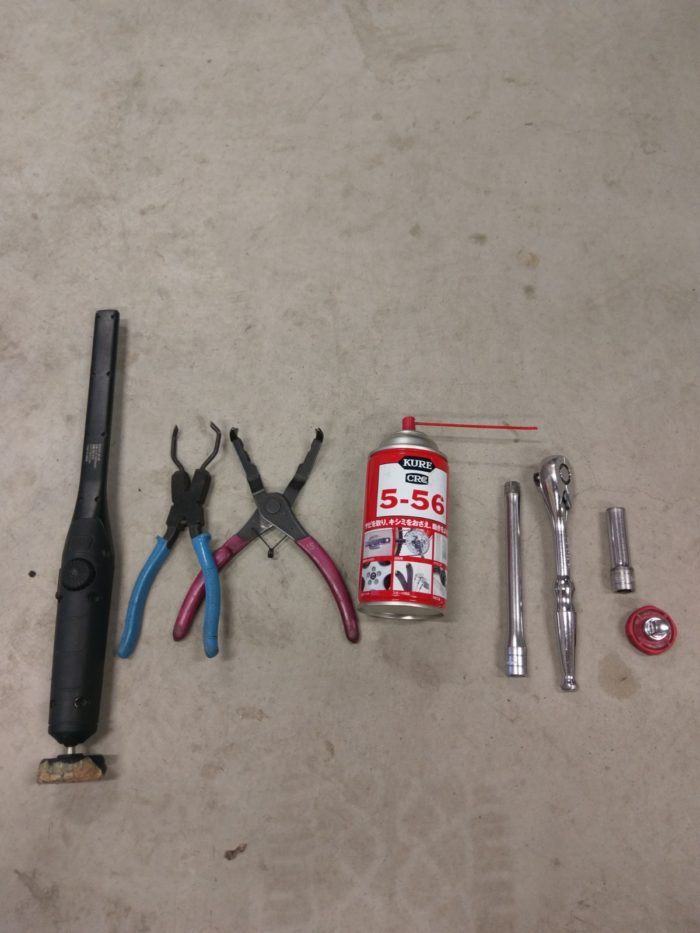

今回使用したツールがこちら!左から

・ハンドライト
・コネクタープライヤー
・クリップリムーバー
・CRC
・エクステンション
・ラチェット
・ボックス10mm
・クイックスピンナ
